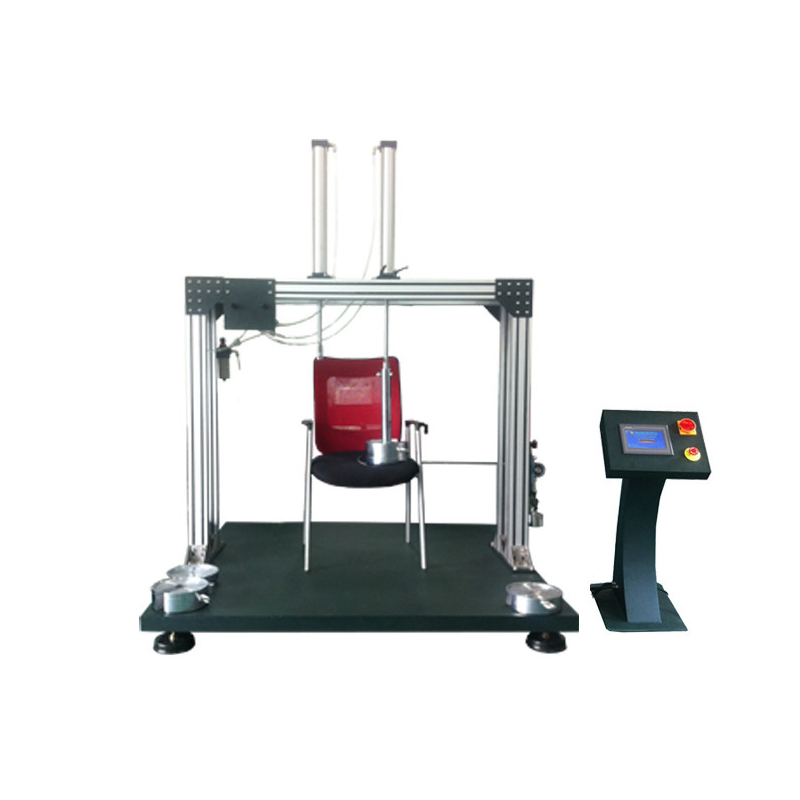

JJ09-A brit szabvány irodai szék és széklet stabilitási vizsgálat gép



A termék leírása

Ez gép esetleg egyéb statikus terhelés állapotban teszt asztal és szék furniture.to meghatározzuk a stabilitását és az intézkedés alapján statikus terhelésnélkül mechanikai teljesítmény teszt, a képesség, dönthető és bútorok szimulált anormál használat szokás, és visszaélés, minden egyes része egy-off vagy ismétlődő terhelési állapota ereje vagy képesség teszt. Ezt alkalmazzák, hogy teszteljék az erejét a terméknagy terhelés alatt olyan állapotok, amelyek ütközött.



Technical paramétereket

1 . Fej: középső terhelés, sarokterhelés, oldalsó terhelés, stabilitási teszt

2. Ülésfelület statikus terhelés: 600n (standard súly), 200 mm.

3. Anyag: acél

4. Gép súlya: 390kg

Az előre és az oldalirányú döntőerőnem lehet kevesebb, mint 20n, és a hátrányos döntőerőnem lehet kevesebb, mint 100n

6 , EDGE filé sugara 12mm, súlya loading pad kell kiszámítani, amikor rakodási véve.

7. Tesztelhető hiba: A betöltési pont pozícionálási mérete megengedhető hibája ± 2 mm, és a betöltési erő megengedhető hibája ± 5%.

8. Töltési módszer: Súlyok (10 kg és 5kg).

. Vízszintes terhelés: súlyok (20n és 80n).

10. Emelési módszer: A henger felemelkedése és a súlya leereszthető a terheléshez.-

11. Légrendszernyomás: 0,3

0.8mpa

1. Külső méretek: hossza 1500 * Szélesség 1500 * Magasság 1600

13. Vezérlő rendszer: Nincs (a súly manuálisan betöltve)

14. Funkciók:

a. Első stabilitás:

a) elhelyezése blokk van az első lábát a szék

b) Egy ponton 60mm elülső végétől (legnagyobb valószínűséggel okoznak flip), egy erő A 600n-tól függőlegesen egy 200 mm átmérőjű rakodóblokkon keresztül alkalmazzák.d) megjegyzés: ha ez az előre stabilitási vizsgálat a szék többi lemez: függőleges erő és vízszintes erőt kell kifejteni, hogy a többi lemez

e) követelmények:nem borulhat fel

. oldalirányú stabilitása (összes ülések karfanélkül)

a) helye egy blokk mind a két lábon egyik végén a szék

b) áthaladnak átmérője 200mm egy ponton 60mm-re a szék oldalán (a blokk vége közelében) (legvalószínűbb, hogy flip) a rakodóblokkból, 600n erővel függőlegesen alkalmazzák. oldalra,nyomóereje 20N vízszintesen 5 másodpercig

d) követelmények:nem felborulhat

C. oldalirányú stabilitása (összes ülések karfa)

a) helyezzük egy blokk mind a két lábon egyik végén a szék

b)nyomóereje 250N függőlegesen közötti ponton 175mm és 250mm a hátsó végső sor 100mm-re a szék elülső részétől

c) függőlegesen alkalmazzon 350n erőt a kapaszkodó középvonalán lévő ponton, amely valószínűleg forgalmat okoz ( a távolság a külső szélenem több, mint 40 mm).

c)nyomóereje 20N vízszintesen a karfa a szék az irányt a függőleges vonal a blokkolt lábak 5 másodpercig.

E) Követelmények: Ne tegye meg

. utáni stabilitás (nemtilting munkaszéknek)

a) csak ülések háttámla magasságanagyobb, mint 50 mm

-b) tegyen egy blokk a hátsó lábak a szék

c) alkalmazni 600N erő függőlegesen a stressz pont a szék felületén.

d)nyomóereje 80N vízszintesen hátrafelé 5 másodpercig, és az alkalmazás helyétől, a stressz pont vagy a legmagasabb a háttámla pontja (válassza ki a kettő alsó pontját).

Na) H ≥ 720mm, F N 80N N

A) H ≤ 720mm, F

0.2857 (1000)

H)=

g) követelmények:nem felborulhat.

=-E. stabilitása hintaszék és ülő és fekvő szék lábát támasztó-:

a) 10kgnormál súlyú lemez, 13

Conform a szabványos



Meet BS EN 1335, 2280 QBT

2016 szék és széklet-teljesítmény szempontjából vizsgálati követelményeknek.
